do exteriéru: na fasádu / na strechu domu

externé motory k digestorom

externý motor model: 636


Na 1. obrázku je externý motor model: 636 od značky Sil Fim.











externý motor model: 697


Na 2. obrázku je externý motor model: 697 od značky Sil Fim.





externý motor EBM 1400

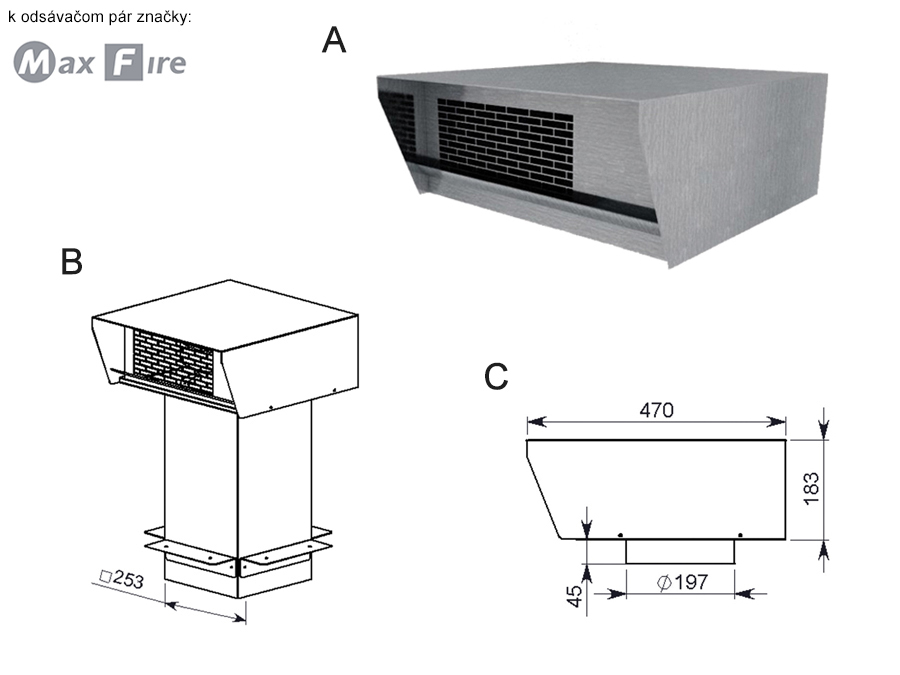

Na obrázku: A - grafické znázornenie externého motora EBM 1400 od značky Max Fire.
Na obrázku: B - kóty k externému motoru, ukážka s komínom.
Na obrázku: C - kóty k externému motoru.


nákresy k externému motoru EBM 1400

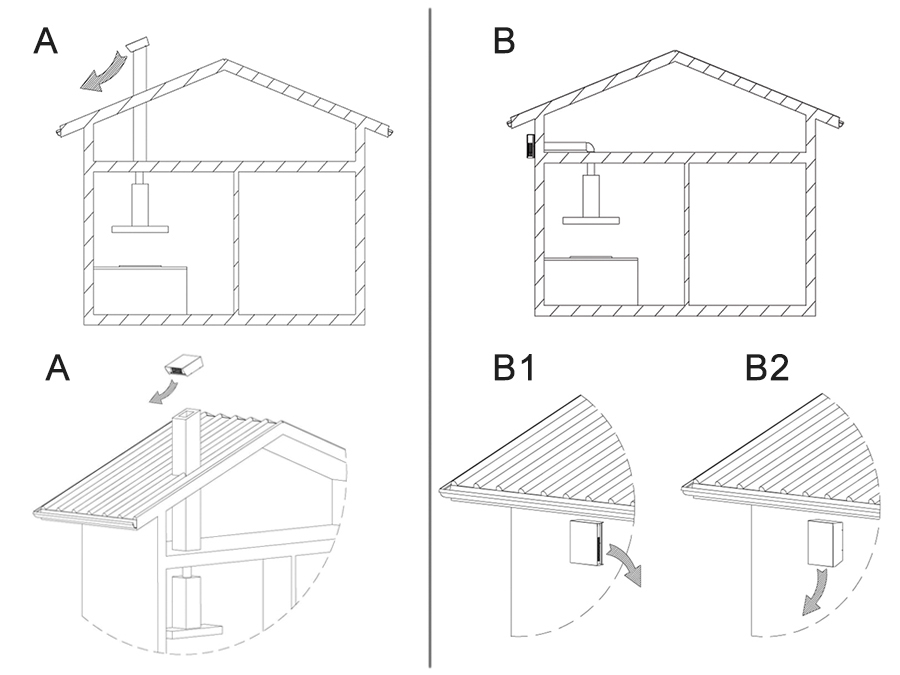

Na obrázkoch: A - príkladná inštalácia externého motora EBM 1400 na strechu od značky Max Fire.
Na obrázkoch: B - príkladná inštalácia na fasádu domu.
Na obrázku: B1 - odfukovanie odpadového vzduchu do strany.
Na obrázku: B2 - odfukovanie odpadového vzduchu smerom dole.





model: 636

značka:  Sil Fim, určený k digestorom značky Sil Fim
motor do:  exteriéru
prevedenia motora:  3 rôzne typy
umiestnenie:  na fasádu / na strechu / na plochú strechu
špecifikácia:  s okrúhlym potrubím
povrchový materiál:  nerez
motor:  1 033 m³/h
výstupný tlak:  538 Pa
hlučnosť dBA - maximálne:  74 dBA
príkon: 190 W


PDf. na stiahnutie:

kliknite sem: ► Kóty model: 636



CENA od: 739 €

PDf. na stiahnutie: → CENNÍK značky Sil Fim





model: 697

​značka:  Sil Fim, určený k digestorom značky Sil Fim
motor do:  exteriéru
prevedenia motora:  2 rôzne typy
umiestnenie:  na fasádu domu
špecifikácia:  s plochým, hranatým potrubím / s okrúhlym potrubím
povrchový materiál:  nerez
motor:  699 m³/h
výstupný tlak:  553 Pa
hlučnosť dBA - maximálne:  68 dBA
príkon:  275 W


PDf. na stiahnutie:

kliknite sem: ► Kóty model: 697



CENA od: 664 €

PDf. na stiahnutie: → CENNÍK značky Sil Fim





EBM 1400

​značka:  Max Fire, určený k digestorom značky Max Fire
motor do:  exteriéru
prevedenia motora:  1 typ
umiestnenie:  rôzne - na fasádu, na strechu, na komín
špecifikácia:  ovládanie na digestore -  elektronické, 1 / alebo / 3 / alebo / 4 stupne, v závislosti od modelu digestora
povrchový materiál:  nerez
motor:  EBM 1400 m³/h
výstupný tlak:  500 Pa
hlučnosť dBA - maximálne:  64 dBA
príkon:  150 W

Motor je vždy v exteriéri. Umiestnenie motora napríklad: na fasáde domu, na streche domu a pod. Externý motor je vždy na konci potrubného systému.

Nástenná, alebo strešná motorová jednotka sa umiestňuje do vzdialenosti cca 5 - 9 metrov od digestora. Celková dĺžka odťahu je prípustná do 9 metrov s priemerom 150 mm potrubia, resp. 200 mm s 3 kolenami s 90° uhlom.

Nerezový prechodový komín pre strešnú inštaláciu sa objednáva samostatne.



CENA od: 1 452 €

PDf. na stiahnutie: → CENNÍK značky Max Fire
